Mini gru montata su veicolo

Quali sono le parti regolabili del braccio di una mini gru montata su veicolo?

1. Lunghezza del braccio regolabile manualmente in tre posizioni (con perno);

2. Angolo del braccio regolabile manualmente in tre posizioni (con perno);

3. Rotazione del braccio a 360 gradi (senza angoli morti).

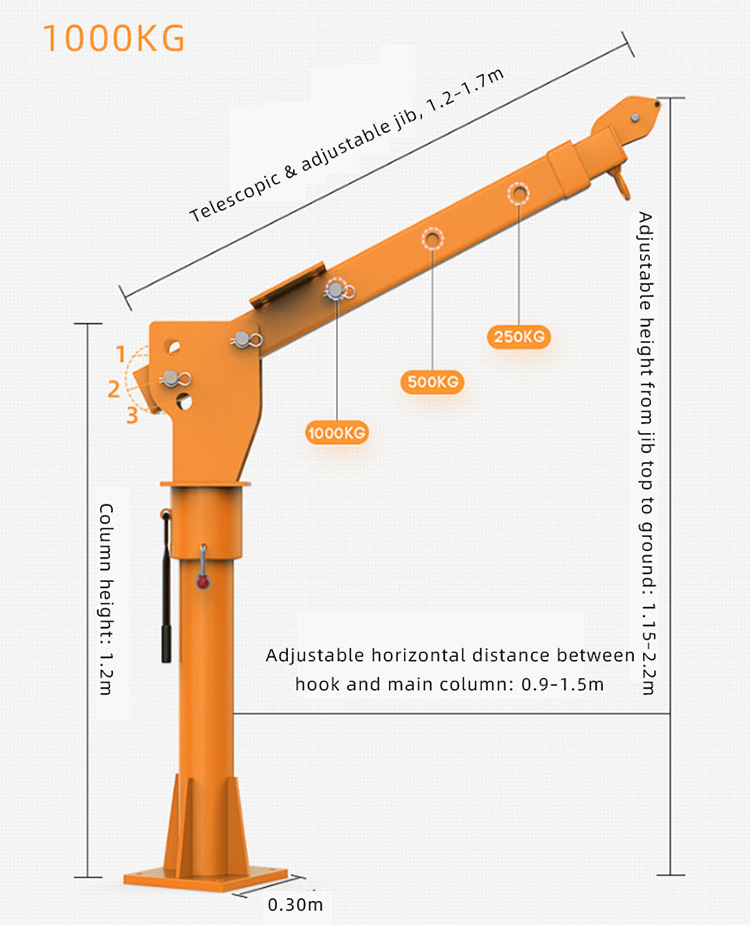

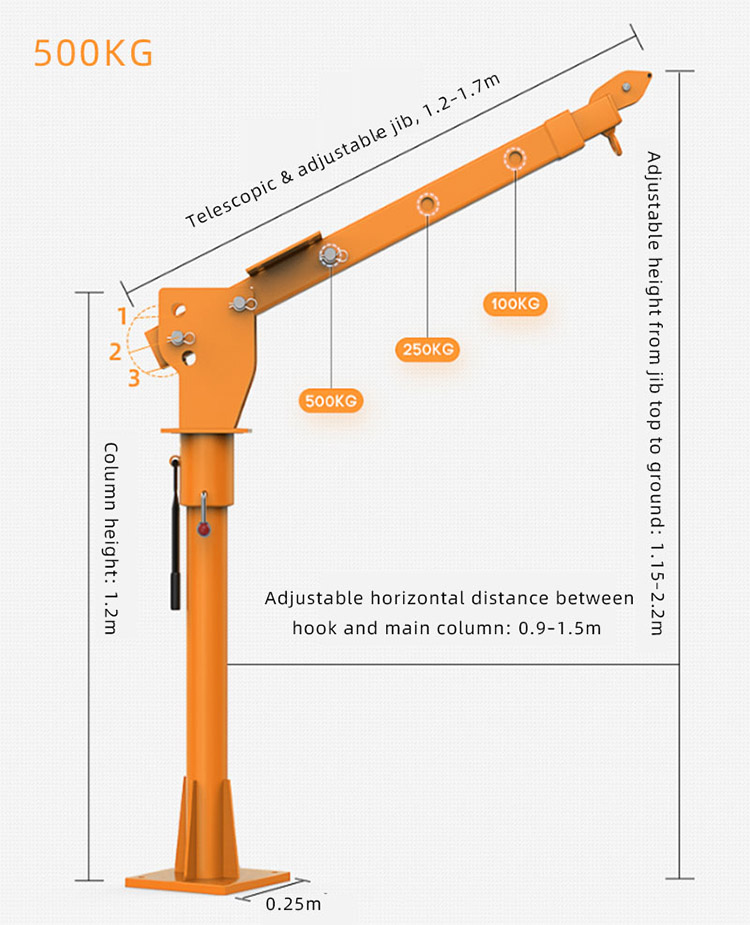

Quali sono le dimensioni di estensione del braccio e la capacità di carico delle mini gru montate su veicolo da 500 kg e 1000 kg?

La gamma di lunghezze telescopiche per un braccio da 500 kg è di 1,2 metri (capacità di carico 100 kg), 1,4 metri (capacità di carico 250 kg) e 1,7 metri (capacità di carico 500 kg). La lunghezza telescopica e la gamma di capacità di carico per un braccio da 1.000 kg sono 250 kg, 1,4 metri (capacità di carico 500 kg) e 1,7 metri (capacità di carico 1.000 kg).

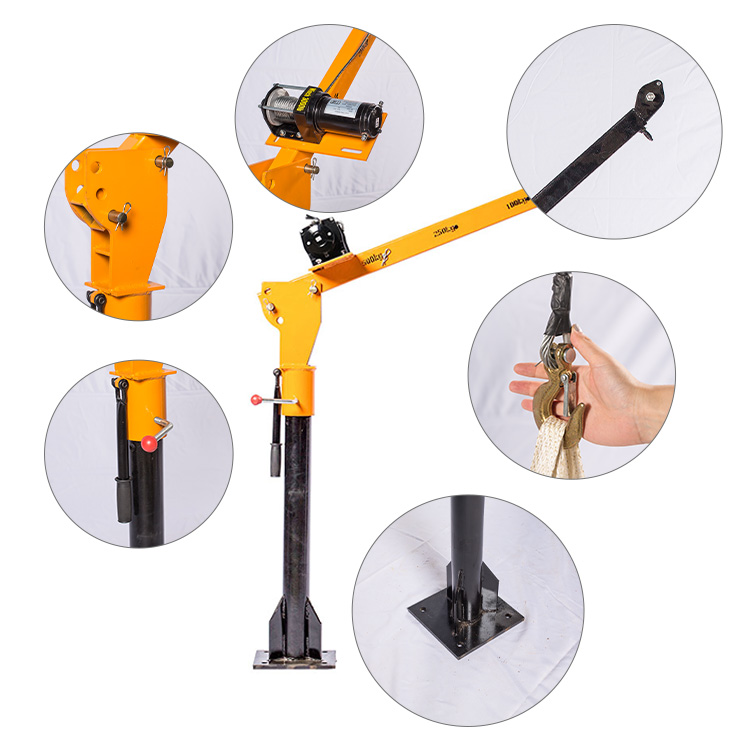

Dettagli del prodotto

1. Base ispessita:Questa mini ​​gru montata su veicolo è realizzata in acciaio di alta qualità, fissata con viti a quattro fori per stabilità e sicurezza.

2. Gancio rinforzato:Gancio ad alta resistenza con linguette di bloccaggio per impedirne il distacco. Può contenere oggetti pesanti e resistenti senza scivolare, garantendo sicurezza.

3. Blocco del posizionamento direzionale:Blocca il braccio per impedirne la rotazione, migliorando la sicurezza del sollevamento.

4. Perno del braccio:Regolazione a tre posizioni per soddisfare diversi requisiti di altezza, aumentando l'usabilità.

5. Base motore:Piastra in acciaio ispessito saldata al braccio per formare una base motore dedicata per un funzionamento stabile del motore.

6. Puleggia del braccio anteriore:I cuscinetti integrati e i perni di arresto della fune migliorano notevolmente la stabilità del sollevamento.

Metodo di installazione

Preparazione:Preparare bulloni, rondelle e chiavi ad alta resistenza. Controllare la resistenza del telaio della mini gru montata sul veicolo e selezionare una posizione di installazione vicino al baricentro del veicolo.

Fissare la Base:Aggiungi una piastra d'acciaio ispessita al telaio. Allineare la base della gru con la piastra in acciaio e il telaio, praticare i fori e serrare con i bulloni. La saldatura completa può essere utilizzata per il rinforzo.

Assemblaggio del corpo principale:Installare il cuscinetto di pressione nella colonna, quindi fissare la colonna alla base. Installare in sequenza il bilanciere e il braccio telescopico nella colonna e bloccarli con le viti.

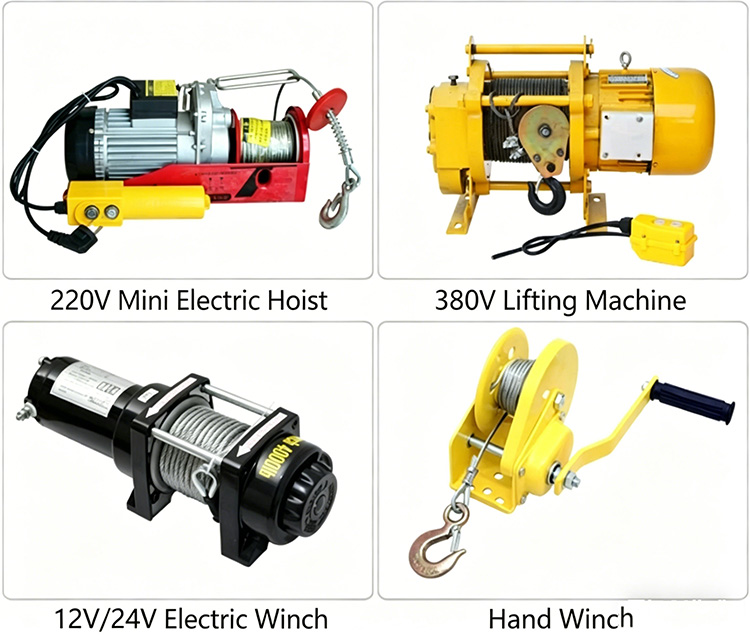

Collegamento del sistema:Installare la pompa elettrica/idraulica, collegare i tubi dell'olio e il cablaggio, fissare il verricello elettrico e infilare la fune metallica attraverso la puleggia del braccio.

Test e accettazione:Testare le funzioni di sollevamento, rotazione e limite. Controllare la coppia del bullone e la tenuta della tubazione per garantire che non vi siano allentamenti o perdite.

La mini gru montata su veicolo ha una struttura complessiva semplice e compatta, con una capacità di carico di 500 kg e 1000 kg.Hebei Shengyu Sollevamento Machinery Manufacturing Co., Ltdsupporta modelli personalizzati da 1,5 e 2 tonnellate. Per domande, chiama la nostra hotline al numero 15133220087 (stesso numero per WeChat) o invia un'e-mailkate@syhoist.com. Non esitare a contattarci!
